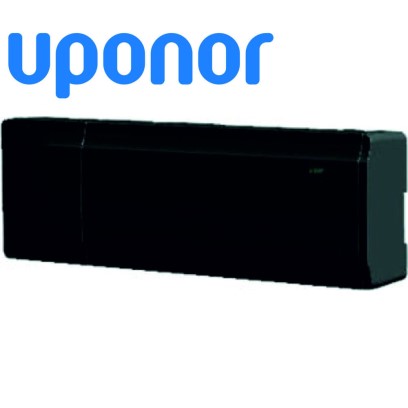

Uponor Smatrix Base контроллер X-145 Bus

Проводной контроллер системы автоматики для напольного отопления/охлаждения. Контроллер посылает и принимает сигналы от комнатных термостатов, датчиков и управляет исполнительными механизмами и другим отопительным/охладительным оборудованием. Программы переключения режимов Комфорт/Эконом доступны при подключении таймера I-145 или цифрового программируемого термостата (для всей системы и для одного помещения соответственно).

• Подключение термостатов к контроллеру по Bus-топологии или по последовательной схеме (контроллер-термостат-термостат...)
• Подключение по звёздной топологии (напрямую к контроллеру или через модуль-звезда)



Инструкция

Состав комплекта:

• 6-и канальный контроллер
• Трансформатор
• Руководство пользователя
• Крепёжный материал

Функциональные особенности:

• Устойчивая связь по последовательной шине RS485
• Электронное управление
• Двухсторонняя связь с макс. 6-ю комнатными термостатами
• Подключение до 8 исполнительных механизмов 24 В
• Режимы отопления/охлаждения переключаются с помощью внешнего контакта
• Реле насоса
• Реле котла
• Профилактическое упражнение для клапанов и насоса в целях их защиты от окисления/прикипания
• Защита от перегрузки

Опции:

• К контроллеру дополнительно можно подключить до 6-и термостатов и 6-и исполнительных механизмов с помощью дополнительного модуля М-140
• Модуль-звезда может быть подключён для реализации различных схем подключения термостатов
• Таймер для настройки автоматического переключения режимов Комфорт/Эконом
• Принцип модульности
• Установка в шкафу или на стене
• Свободная ориентация при установке

Соответствие: СЕ

Протокол связи: устойчивая связь по последовательной шине RS485

Напряжение: 230 В, 50 Гц

Макс. мощность на 1 исполнительный механизм: 0,2 А

Класс защиты: класс II IP20

Требование: 4-х жильный кабель



Проводной контроллер системы автоматики для напольного отопления/охлаждения. Контроллер посылает и принимает сигналы от комнатных термостатов, датчиков и управляет исполнительными механизмами и другим отопительным/охладительным оборудованием. Программы переключения режимов Комфорт/Эконом доступны при подключении таймера I-145 или цифрового программируемого термостата (для всей системы и для одного помещения соответственно).
